Transformateur pour néon : le guide pour bien le choisir et l'installer

Une enseigne au néon qui ne s'allume plus, un bourdonnement bizarre derrière le comptoir, et cette odeur de plastique chaud qu'on ne sent que trop tard. Voilà comment arrive la question du transformateur pour néon dans la vraie vie. Personne ne se réveille un matin en voulant comprendre la haute tension : on a un tube qui clignote, une vitrine à rallumer avant l'ouverture, et un devis d'électricien qui pique les yeux.

Ce que je vois le plus souvent dans les ateliers et les boutiques où l'on m'appelle, c'est une erreur de diagnostic avant même une erreur de matériel. On remplace le transformateur alors que le tube est mort. Ou l'inverse. Et l'on repaie deux fois.

Je vais vous expliquer comment fonctionne une alimentation de tube néon, comment choisir la bonne, comment tester une panne sans y laisser un doigt, et pourquoi les valeurs que vous lisez sur une étiquette (3 kV, 10000 V, 12 V) ne veulent pas dire ce que beaucoup croient.

Transformateur pour néon : ce qu'il fait vraiment (et ce que tout le monde confond)

Un tube néon classique a besoin d'une tension très élevée pour amorcer le gaz à l'intérieur. Le secteur ne fournit pas ça. Le transformateur, c'est la boîte qui convertit du 230 V alternatif en une tension de sortie de plusieurs centaines à plusieurs milliers de volts, selon le tube.

C'est aussi un composant qui chauffe, qui vibre, et qui n'aime ni l'humidité ni la poussière. Franchement, la plupart des pannes que j'ai vues venaient plus de son emplacement que de sa fabrication.

Ballast ou transformateur : lequel est-ce ?

Confusion numéro un. Le ballast est un composant de tube fluorescent (ce qu'on appelle familièrement « néon » dans les cuisines et les bureaux). Le transformateur haute tension alimente un vrai tube néon verre, celui des enseignes.

Un ballast limite le courant et ne délivre pas de milliers de volts. Un transformateur de néon oui. Si vous commandez un ballast en croyant acheter un transformateur pour enseigne, vous perdez une commande. Ça m'est arrivé une fois, sur un projet de restaurant : 22 € de frais de port pour rien.

Les tensions que vous allez croiser sur les étiquettes

Quand on me demande « combien de volts sort un transformateur de néon », la réponse honnête est : ça dépend du tube. Voici les familles les plus courantes sur les étiquettes, en repère de sécurité, pas en cours de physique :

• 230 V / 12 V : alimentation basse tension, souvent pour rubans LED néon flexibles ou halogènes. Aucune haute tension ici.
• 230 V → 2 000 à 3 000 V : transformateur d'enseigne néon verre de petite ou moyenne section. Le Resinblock 2000 Compact et le SIET 2000 Compact sont typiquement dans cette zone.
• 230 V → 5 000 à 10 000 V : grosses enseignes, longs tubes, plusieurs mètres de verre.
• Fréquence de sortie : les transformateurs modernes travaillent en haute fréquence (souvent 20 à 30 kHz), pas en 50 Hz. C'est plus silencieux et moins chaud.

Une valeur de 10000 V sur une étiquette ne veut pas dire que le tube tourne en permanence à 10000 V. C'est la tension d'amorçage, celle qui allume le gaz. Le tube retombe ensuite à une tension plus basse. Beaucoup de gens croient leur installation défaillante parce qu'ils mesurent cette tension de maintien et la trouvent « anormalement faible ». Elle l'est rarement.

Choisir le bon transformateur : calcul simple, erreurs classiques

Pour dimensionner, il faut trois informations : longueur totale de tube, diamètre du verre, et nombre de tubes alimentés par le même transformateur.

La règle de dimensionnement en pratique

Sur les étiquettes de transformateurs d'enseigne, on lit une puissance et une longueur de tube admissible. Un transformateur 2000 Compact alimente typiquement quelques mètres de tube fin ou moins de mètres de tube plus épais. Un tube de diamètre plus gros (10-12 mm) consomme plus au mètre qu'un tube de 6-8 mm.

Ma règle personnelle, après plusieurs installations : ne pas flirter avec la limite maximale indiquée sur l'étiquette. Prendre un cran au-dessus. La différence de prix est faible, la longévité de la boîte est meilleure, et le transformateur chauffe moins.

Tableau de choix rapide selon votre situation

Type de tube	Alimentation adaptée	Piège à éviter
Néon verre (enseigne traditionnelle)	Transformateur haute tension 2 000-10 000 V	Ne jamais brancher sur secteur direct
LED néon flexible	Alimentation 12 V ou 24 V (type LED)	Confondre avec un transformateur HT
Tube fluorescent (cuisine, garage)	Ballast électronique ou ferromagnétique	Acheter un transformateur néon par erreur
Halogène basse tension	Transformateur 230 V / 12 V	Croire qu'il peut alimenter un néon verre

Astuce que je donne systématiquement : photographiez l'étiquette de votre transformateur actuel avant d'en commander un autre. Le format, la tension, la section des fils et la longueur de tube admissible y figurent. C'est plus fiable que n'importe quel catalogue en ligne.

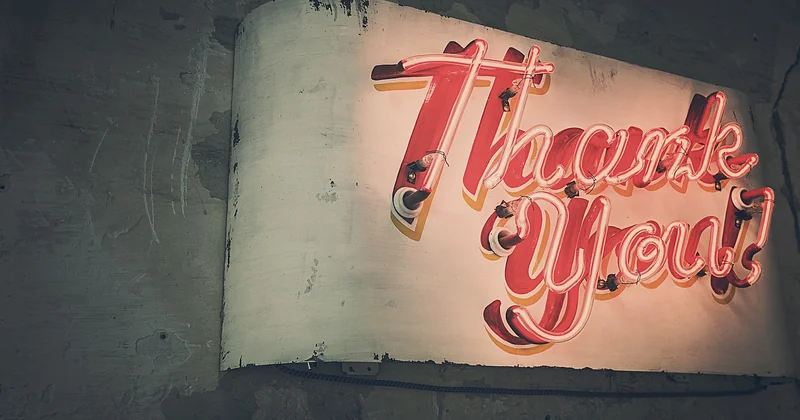

Néon qui ne s'allume plus : comment tester sans se tromper

Premier réflexe : couper le courant au disjoncteur dédié, pas seulement l'interrupteur mural. Un transformateur d'enseigne peut rester alimenté même quand l'enseigne est éteinte, s'il est branché en amont sur un contacteur horaire.

Le test au multimètre, étape par étape

1. Coupez le secteur et attendez deux à trois minutes. Un transformateur chargé peut garder une charge résiduelle.
2. Vérifiez l'arrivée 230 V au primaire avec un testeur de tension (pas un simple multimètre, un vrai testeur à contact).
3. Débranchez le secondaire (côté tube) et mesurez la continuité côté primaire. Pas de continuité : transformateur probablement mort.
4. Testez le tube séparément si possible. Beaucoup de « pannes de transformateur » sont en réalité un tube en fin de vie.

Trois symptômes et leur signification

• Bourdonnement fort, enseigne allumée : souvent un transformateur ancien en ferrite mal isolé. Pas forcément en panne, mais usure au niveau du bobinage ou de la résine.
• Clignotement : tube en fin de vie dans 7 cas sur 10 que j'ai vus, transformateur faible dans les autres. Le diagnostic inversé conduit à remplacer la mauvaise pièce.
• Rien du tout, aucune lueur : vérifier d'abord le contacteur horaire, le fusible, puis le transformateur.

Avouons-le, j'ai grillé une fois un multimètre mal réglé en voulant mesurer un secondaire que je croyais débranché. La leçon : ne jamais bricoler un transformateur de néon à l'improviste. C'est du matériel qui sort plusieurs milliers de volts, et qui ne pardonne pas l'erreur.

Sécurité et règles à respecter (le point que personne ne lit)

Un transformateur de néon doit être installé selon des règles précises. Ce n'est pas de la décoration, c'est de la protection contre l'électrocution et contre l'incendie.

Les règles de placement

• Distance du tube : respecter la distance minimale indiquée par le fabricant. Un arc entre le fil HT et le tube abîme les deux.
• Ventilation : dans un caisson fermé, un transformateur chauffe et se coupe. Prévoyez de l'air.
• Mise à la terre : non négociable. Boîtier métallique = terre obligatoire.
• Norme EN 61347 : c'est la référence des appareillages de lampes. Un transformateur conforme la mentionne sur l'étiquette.

Sur un chantier récent, j'ai vu un transformateur Resinblock posé collé contre un tube dans un caisson sans aération. Il a tenu huit mois. Huit mois et une facture d'enseigne à moitié fondue.

Peut-on bricoler soi-même un transformateur de néon ?

Techniquement, oui, on peut raccorder un transformateur neuf en remplacement d'un ancien, à condition de couper le secteur, de respecter les sections de fil et de remettre la terre. Mais si vous ne savez pas reconnaître un primaire d'un secondaire au premier coup d'œil, ne le faites pas. Le risque n'est pas proportionnel à la difficulté apparente. Un transformateur mal rebranché, c'est 2 000 à 10 000 V qui se baladent dans un boîtier accessible.

Acheter : ce qui compte sur l'étiquette

Le prix d'un transformateur pour néon va de quelques dizaines d'euros pour un petit compact à plusieurs centaines pour un gros modèle. Ce qui compte, ce n'est pas le prix au gramme, c'est la correspondance avec votre tube.

Trois vérifications avant tout achat :

• Tension d'entrée 230 V et tension d'amorçage compatible avec votre longueur de tube.
• Longueur totale de tube admissible indiquée (souvent en mètres ou en VA).
• Conformité EN 61347 mentionnée sur la fiche produit, pas seulement dans le catalogue.

Si le vendeur ne donne aucune de ces trois informations, passez votre chemin. J'ai vu des transformateurs « néon » vendus en ligne qui n'étaient que des aliments 12 V sous une étiquette trompeuse. Deux mois de retard sur un projet, à cause de ça.

Le vrai marqueur de qualité, à mon avis, c'est un transformateur correctement dimensionné et bien ventilé. Un modèle modeste correctement installé durera plus longtemps qu'un gros modèle collé contre un tube.

Et si vous avez un doute, un électricien vous facturera une heure pour le diagnostic. C'est toujours moins cher que trois transformateurs et deux tubes changés à l'aveugle. Voilà, c'est dit : le transformateur pour néon n'est ni mystérieux ni fragile, il est juste mal compris.
