Transformateur triphasé : le guide complet pour tout comprendre

Un moteur de 75 kW qui refuse de démarrer, un variateur qui part en défaut toutes les dix minutes, et un électricien qui vous dit « c'est sûrement le transfo ». J'ai vécu cette scène il y a quatre ans, dans un atelier de mécanique de la banlieue lyonnaise. Le vrai problème n'était pas le transformateur triphasé lui-même, mais le couplage de ses enroulements. Une erreur de repérage sur une plaque à bornes, et toute une ligne de production s'arrêtait. Depuis, j'ai passé des heures à décortiquer ces machines, à dépanner des postes de transformation et à expliquer à des collègues pourquoi le triphasé ne se résume pas à « trois fils au lieu de deux ».

Ce que vous allez trouver ici n'est pas un cours de génie électrique. C'est ce que j'aurais aimé qu'on m'explique quand j'ai commencé : comment fonctionne réellement un transformateur triphasé, comment se lit un couplage étoile triangle, et pourquoi certaines erreurs de câblage coûtent des milliers d'euros en matériel grillé.

Comment fonctionne vraiment un transformateur triphasé

Trois bobines primaires, trois bobines secondaires, un circuit magnétique fermé. Sur le papier, c'est simple. Dans la réalité, c'est une machine qui vit, qui chauffe, qui bourdonne, et qui n'aime pas qu'on la néglige.

Le principe d'induction, appliqué trois fois

Un transformateur monophasé repose sur un principe unique : un courant alternatif dans le primaire crée un flux magnétique variable, qui induit une tension dans le secondaire. Le rapport entre les deux tensions dépend directement du rapport du nombre de spires. Un transformateur triphasé fait exactement la même chose, mais avec trois circuits décalés de 120 degrés dans le temps. Résultat : la puissance instantanée transmise reste quasiment constante, là où un monophasé voit sa puissance passer par zéro à chaque alternance.

Cette constance, c'est ce qui rend le triphasé incontournable dans le réseau électrique industriel. Un moteur triphasé démarre sans le couple pulsatoire d'un moteur monophasé, et il consomme moins de cuivre pour la même puissance. Voilà pourquoi, dès qu'on dépasse quelques kilowatts, on passe au triphasé.

Le bobinage triphasé, cœur de la machine

Le bobinage triphasé se compose de trois enroulements identiques, répartis sur les colonnes du circuit magnétique. Chaque enroulement possède un début et une fin repérés, et c'est ce repérage qui permet de choisir le mode de couplage. Sur les transformateurs industriels, on trouve généralement des plaques à bornes avec des lettres majuscules côté haute tension (A, B, C) et minuscules côté basse tension (a, b, c).

Je me souviens d'un dépannage où un technicien avait inversé le début et la fin d'un enroulement secondaire. Le transformateur fonctionnait, mais la tension de sortie était fausse d'un facteur 1,73. Personne ne comprenait pourquoi les relais thermiques déclenchaient sans raison. Une simple erreur de repérage, deux jours d'arrêt. Si vous manipulez ce genre de matériel, gardez toujours un schéma de câblage sous la main — le symbole du transformateur sur un schéma vous évitera ce genre de piège.

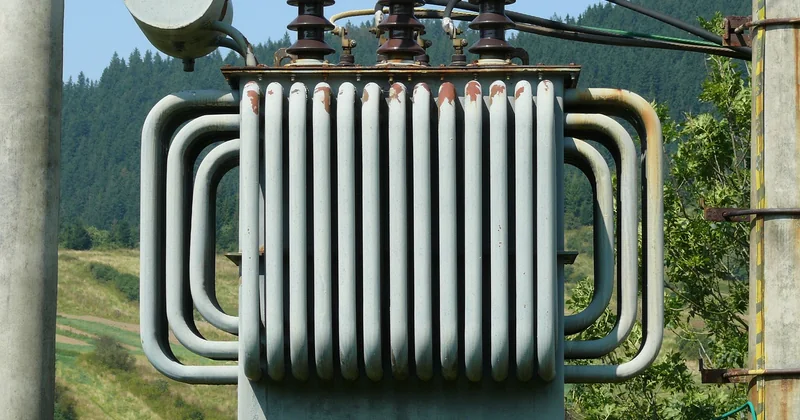

Couplage étoile triangle : le choix qui change tout

Voilà la question qui revient le plus souvent quand on parle de transformateurs triphasés. Et franchement, la réponse tient en une phrase : tout dépend de ce que vous voulez privilégier, la tension ou le courant.

Étoile ou triangle : le tableau qui clarifie

Le couplage étoile triangle désigne en réalité deux configurations distinctes, qu'on peut combiner au primaire et au secondaire. Voici les quatre combinaisons courantes et ce qu'elles impliquent concrètement :

Couplage	Tension par enroulement	Courant par enroulement	Usage typique
Étoile / Étoile (Yy)	V / √3	I	Distribution BT, neutre disponible
Triangle / Triangle (Dd)	V	I / √3	Fours industriels, fortes intensités
Étoile / Triangle (Yd)	V / √3 au primaire	I au secondaire	Postes de transformation MT/BT
Triangle / Étoile (Dy)	V au primaire	I / √3 au primaire	Le plus répandu en distribution publique

Dans un couplage étoile, chaque enroulement voit une tension réduite (divisée par racine de 3), ce qui permet d'utiliser des isolants plus fins. Dans un couplage triangle, c'est l'inverse : chaque enroulement supporte la pleine tension, mais le courant se répartit. Le couplage Dy (triangle au primaire, étoile au secondaire) est de loin le plus courant sur les postes de transformation, parce qu'il offre un neutre au secondaire tout en limitant les courants de court-circuit côté haute tension.

Comment choisir son couplage sans se tromper

Trois questions à se poser, dans cet ordre :

1. Avez-vous besoin d'un neutre distribué ? Si oui, étoile au secondaire, sans discussion.
2. Quelle est la tension d'alimentation disponible ? Une arrivée à 20 kV ne se câble pas comme une arrivée à 400 V.
3. Quel est le régime de neutre de votre installation ? Un neutre à la terre change complètement le comportement en cas de défaut.

Si vous hésitez entre deux modèles ou deux couplages, comparez les fiches techniques avant d'acheter. J'ai écrit un guide sur comment choisir un transformateur 230V 24V qui détaille la méthode — elle s'applique aussi au triphasé, à quelques nuances près.

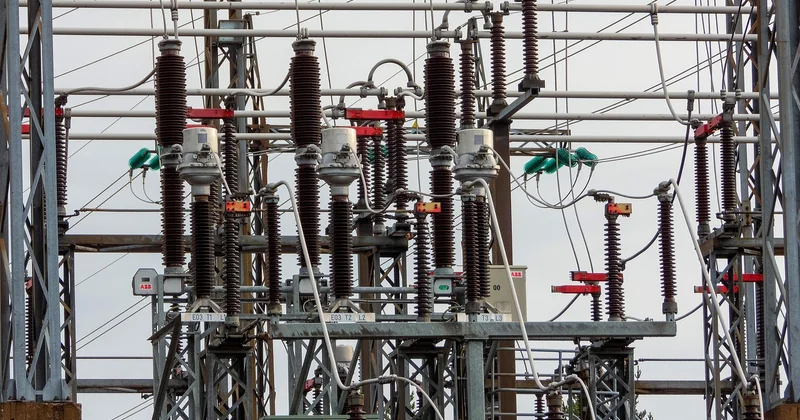

Le poste de transformation, maillon oublié

Un transformateur triphasé ne vit jamais seul. Il est presque toujours intégré dans un poste de transformation, c'est-à-dire une enceinte qui regroupe le transformateur, les protections, les sectionneurs et parfois les cellules haute tension.

Ventilation et température : les tueurs silencieux

Sur cinq postes que j'ai visités ces dernières années, trois avaient un problème de ventilation. Un transformateur qui chauffe, c'est un transformateur dont l'isolant vieillit plus vite. La règle empirique que j'applique : chaque 10 °C au-dessus de la température nominale réduit la durée de vie de moitié. Sur un appareil prévu pour vingt ans, ça fait une différence brutale.

Ce qui m'a le plus marqué, c'est un poste en sous-sol, sans ventilation forcée, avec un transformateur de 630 kVA. Après six ans, les analyses d'huile montraient un début de dégradation. Le remplacement a coûté autour de 12 000 euros, alors qu'un ventilateur extracteur et une grille d'amenée d'air auraient représenté quelques centaines d'euros. Le calcul est vite fait.

La conversion de tension alternative, étape par étape

Dans un poste de transformation, la conversion de tension alternative suit toujours le même chemin : arrivée MT → sectionnement → protection → transformateur → tableau BT. Chaque étage a son rôle, et sauter une étape revient à jouer avec la sécurité des personnes.

• Le sectionneur isole le transformateur pour la maintenance.
• Le disjoncteur MT protège contre les surintensités et les défauts à la terre.
• Le transformateur abaisse la tension (typiquement 20 kV vers 400 V).
• Le tableau BT répartit vers les départs finaux.
• Les capteurs de température surveillent les enroulements en continu.

Les erreurs de câblage que j'ai vues (et commises)

Franchement, j'ai fait ma part de bêtises. La plus coûteuse : brancher un transformateur Dy en pensant qu'il était Yy, sur un banc d'essai. Le transformateur a tenu, mais le moteur en aval a tourné à l'envers, et le convoyeur a poussé des pièces dans le mauvais sens. Trois heures de production perdues, et une belle frayeur.

Les vérifications à faire avant toute mise sous tension

Voici la checklist que j'applique désormais systématiquement :

1. Mesurer la continuité des trois enroulements primaires et secondaires.
2. Vérifier l'isolement entre enroulements et entre enroulement et masse (mégohmmètre).
3. Contrôler le repérage des bornes par rapport au schéma constructeur.
4. Mesurer les trois tensions d'entrée avant de fermer le sectionneur.
5. Faire un essai à vide avant de raccorder la charge.

Cette dernière étape est celle que les gens sautent le plus souvent. Un transformateur qui ronronne à vide, c'est déjà bon signe. Si le bruit est anormal, si ça vibre trop, on arrête tout.

Reconnaître un transformateur en fin de vie

Trois signaux ne trompent pas : une odeur de vernis brûlé, un bourdonnement qui s'intensifie, et une température d'enroulement qui grimpe sans que la charge ait changé. Quand ces trois symptômes apparaissent ensemble, il est temps de planifier le remplacement — pas d'attendre la panne.

Choisir ou remplacer un transformateur triphasé en 2026

Le marché a évolué. Les transformateurs secs (à isolation résine) remplacent de plus en plus les modèles à huile dans les bâtiments tertiaires, pour des raisons évidentes de sécurité incendie. Mais dans l'industrie lourde, l'huile reste reine, notamment pour sa capacité à évacuer la chaleur.

Les critères qui comptent vraiment

• La puissance apparente (en kVA), pas la puissance active : c'est elle qui dimensionne la machine.
• Le couplage, qui doit correspondre à votre réseau amont et à vos besoins aval.
• La classe d'isolation (F ou H pour les secs), qui détermine la tenue en température.
• Le niveau de bruit : un transformateur sec de 630 kVA peut facilement dépasser 60 dB.
• La classe d'efficacité énergétique, devenue un critère réglementaire dans de nombreux pays européens.

Un conseil que je donne souvent : ne surdimensionnez pas « pour être tranquille ». Un transformateur qui tourne à 20 % de sa charge a un rendement médiocre et vieillit mal. Visez plutôt 60 à 80 % de charge nominale.

L'entretien qui prolonge la vie

Un contrôle annuel des connexions, un nettoyage des isolateurs, et une analyse d'huile tous les deux ou trois ans pour les modèles immergés. Rien d'extraordinaire, mais ça change tout. C'est le même principe que pour une maison : l'entretien préventif évite les grosses factures, et un transformateur n'échappe pas à cette logique.

Ce qu'il faut retenir avant de toucher à un transformateur triphasé

Un transformateur triphasé n'est pas une boîte noire. C'est une machine dont le comportement se comprend, se mesure et se prévoit. Le couplage étoile triangle n'est pas un détail technique réservé aux ingénieurs : c'est ce qui détermine si votre installation fonctionne ou si elle déclenche. Le poste de transformation, souvent relégué au rang de local technique oublié, mérite autant d'attention que le transformateur lui-même.

Concrètement, la prochaine fois que vous êtes face à un transformateur triphasé, prenez cinq minutes pour relever le couplage, mesurer les tensions et vérifier la ventilation. C'est le genre de geste simple qui évite un dépannage à 3 heures du matin.

Et si vous devez remplacer un appareil, ne vous contentez pas de recopier la référence de l'ancien. Les besoins ont peut-être changé, la charge aussi. Un bilan de puissance correct vaut mieux qu'une photocopie de plaque constructeur.

Questions fréquentes

Quelle est la différence entre un transformateur monophasé et triphasé ?

Un transformateur monophasé traite une seule tension alternative, avec une puissance qui passe par zéro à chaque alternance. Un transformateur triphasé gère trois tensions déphasées de 120°, ce qui donne une puissance instantanée quasi constante. En pratique, le triphasé est utilisé dès qu'on a besoin de puissance élevée ou d'alimenter des moteurs industriels.

Comment savoir si mon transformateur est couplé en étoile ou en triangle ?

Trois méthodes : consulter la plaque signalétique (elle indique le couplage sous forme de lettres, par exemple Dyn11), examiner la plaque à bornes (un point neutre accessible indique généralement une étoile), ou mesurer les tensions entre phases et entre phase et neutre. Si la tension phase-neutre vaut la tension phase-phase divisée par racine de 3, c'est une étoile.

Peut-on remplacer un transformateur à huile par un modèle sec ?

Oui, à condition de vérifier trois points : la puissance apparente disponible, l'espace de dégagement (un transformateur sec est souvent plus volumineux à puissance égale), et la ventilation du local. Le sec évite les risques de fuite d'huile et de pollution, mais il chauffe différemment et nécessite une surveillance thermique adaptée.

Quelle est la durée de vie moyenne d'un transformateur triphasé ?

Entre 20 et 30 ans pour un appareil correctement entretenu et peu sollicité. Dans un environnement chaud, poussiéreux ou mal ventilé, cette durée peut tomber à 10 ou 15 ans. La surveillance de la température et l'analyse régulière de l'huile restent les meilleurs indicateurs de l'état réel de la machine.

Que se passe-t-il si on inverse deux phases à la sortie d'un transformateur ?

Le transformateur lui-même ne subit aucun dommage. Mais tous les moteurs triphasés alimentés en aval tourneront dans le sens inverse. Sur une installation avec pompes, convoyeurs ou compresseurs, cela peut provoquer des dégâts matériels importants. C'est pourquoi on vérifie toujours l'ordre des phases avec un contrôleur d'ordre avant la mise en service.
